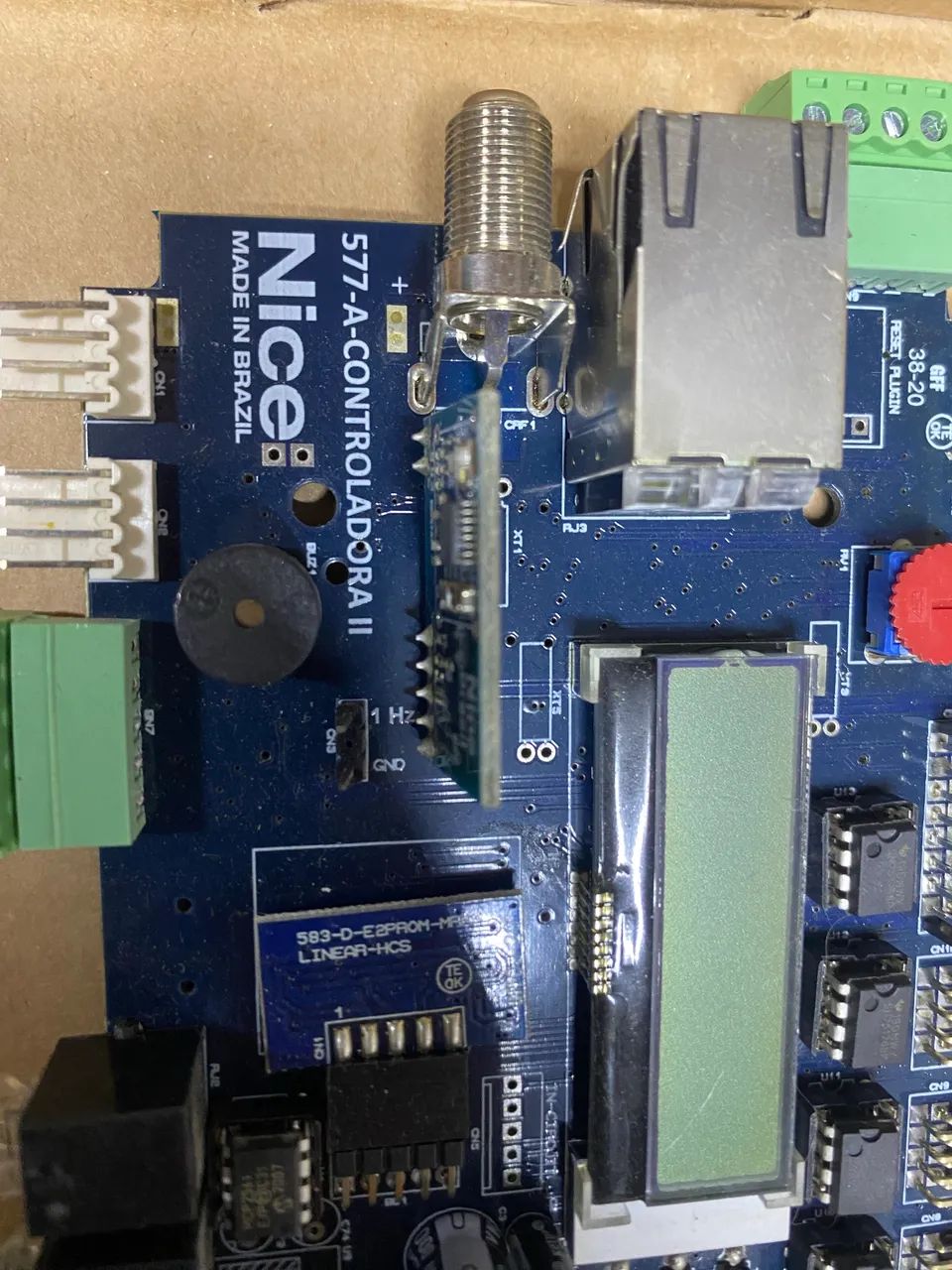

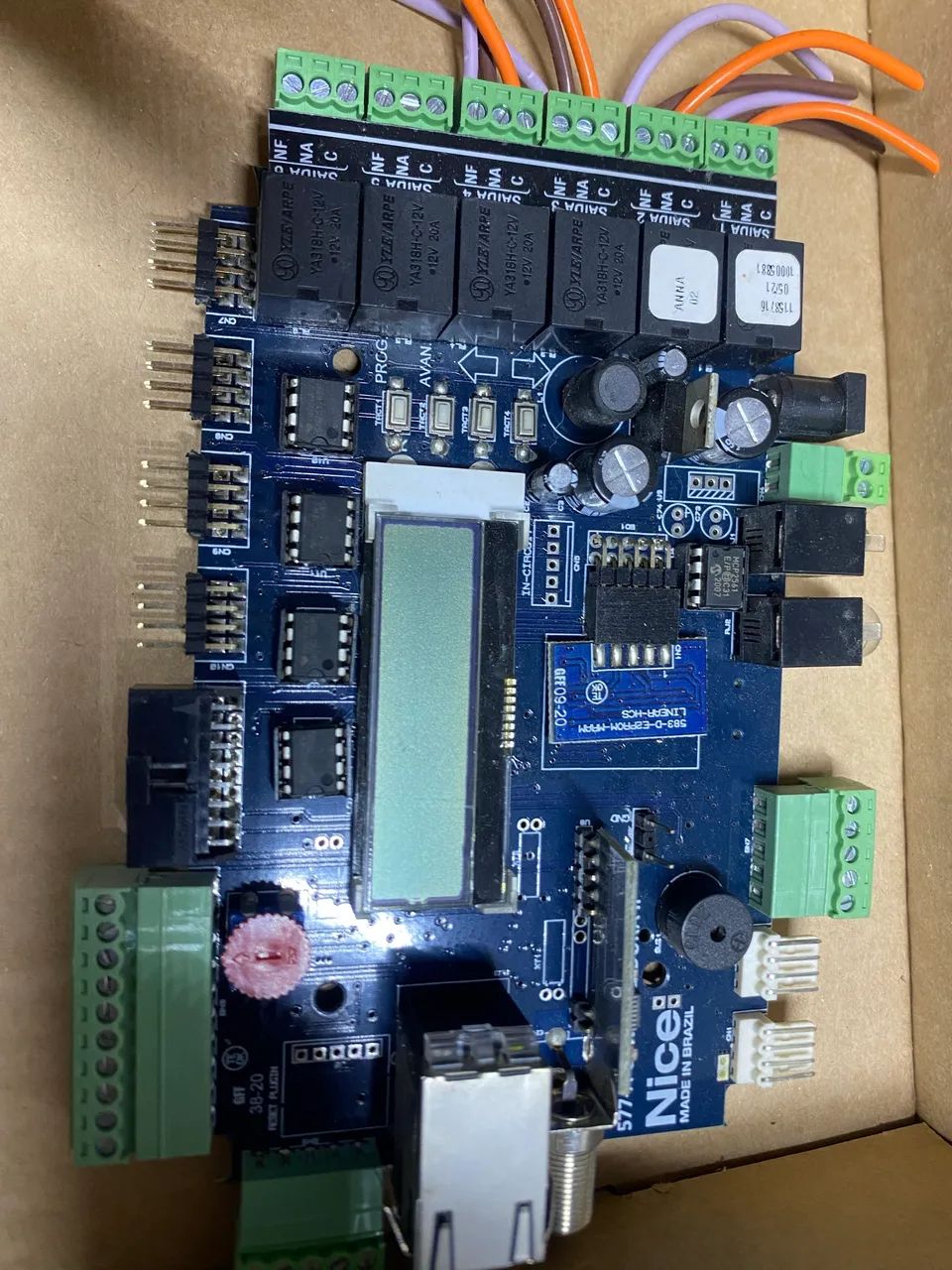

O Controlador Ethernet 2 Linear-HCS é um dispositivo controlador de acesso que possui 3 modos principais de operação, sendo eles os modos catraca, porta e cancela.
O software embarcado pode controlar até uma catraca (logicamente e fisicamente), ou 4 portas separadas (acionamento e sensor de passagem), ou 4 cancelas separadas (acionamento e sensor de passagem), gerando eventos para todas as ações executadas pelo usuário.
O dispositivo foi desenvolvido especialmente para uso dos integradores parceiros, que contarão com o suporte da Linear-HCS para auxílio no desenvolvimento dos seus softwares para integração com o equipamento.
ESPECIFICAÇÕES TÉCNICAS:
Tratamento offline, independente e simultâneo
4 entradas de leitoras, contendo em cada uma delas um canal Wiegand, um canal RS485, uma entrada digital e uma saída digital para LED/buzzer
2 entradas seriais TTL para módulos biométricos
6 saídas independentes a relé (NA/NF)
Armazenamento de milhões de eventos
Conexão USB host, TCP/IP, 2x CAN, USB device e RS232
RS232 para QR Code e display de mensagem
CARACTERÍSTICAS
Dimensões: 147(L) * 97(A) * 39(P)mm (sem bornes)
Alimentação 12VDC.
Memória plug-in Linear, padrão de 8192 dispositivos e 8192 eventos, podendo expandir até 24576 dispositivos.
4 entradas de leitoras, contendo em cada uma delas um canal Wiegand (D0 e D1), um canal RS485, uma entrada
digital e uma saída digital para LED/buzzer.
6 relés, com contatos COMUM, NA e NF, sendo 4 relacionados às leitoras e 2 auxiliares.
Entrada para display 16/2 paralelo, externo.
4 entradas digitais para indicação de passagem (ou relacionados à lógica de uma catraca).
4 saídas digitais para sinalizações relacionadas às passagens (ou relacionados ao pictograma de uma catraca).
Entrada Ethernet possibilitando comunicação TCP, UDP e acesso à página HTML.
USB Host para atualização e backup.
RF 433,92Mhz Linear-HCS.
2 portas seriais RS-232 para conexão com módulos de biometria ou para conversores serial-TCP.
1 canal CAN para funcionamento com Guarita (modo CA2010). Modo Catraca/ Operação CT2010
Display de LCD para configurações locais.
Buzzer de sinalização.
Relógio de precisão, com bateria.
Leitura Wiegand 26, 34 e 66 bits;
Armazenagem local de eventos, com backup automático em micro SD CARD;
Modo CATRACA, sinalização de pictograma e tratamento de sensor de giro;
Modo PORTAS, até 4 portas com opção de botão para saída;
Modo CANCELA, até 4 cancelas;
Definição independente da função de cada leitora, como ENTRADA e ENTRADA COM INIBIÇÃO, SAÍDA, ENTRADA e SAÍDA POR BOTÃO, COM INIBIÇÃO e SAÍDA COFRE COLETOR (com entrada para sensor de objeto e expedidor);
Controle de anti-passback individual por usuário;
4 portas RS-485 para biometrias e antenas UHF
2 portas RS-232 para biometrias mestres e leitor QR Code (consulte o suporte Linear-HCS);
CAPACIDADE:
8192 eventos (com backup automático em micro SD CARD);
Rede de até 64 placas por setor (até 8 setores);
Até 416 configurações de habilitação;
Até 416 configurações de grupo de leitoras, composto por jornada e turno (independentes por leitora);
Até 128 configurações diferentes de turno com 4 intervalos;
Até 64 configurações diferentes de jornada com 7 dias na semana e feriados;
Até 24 datas programáveis de feriados.
*É necessário o uso de Software específico para ter acesso e configurar algumas opções.
