CONTROLADORA FOOTSWITCH BLUETOOTH PARA IK MULTIMEDIA TONEX PLUG
Veja ele em acao aqui:
https://youtu.be/2_Bra9-bnIw

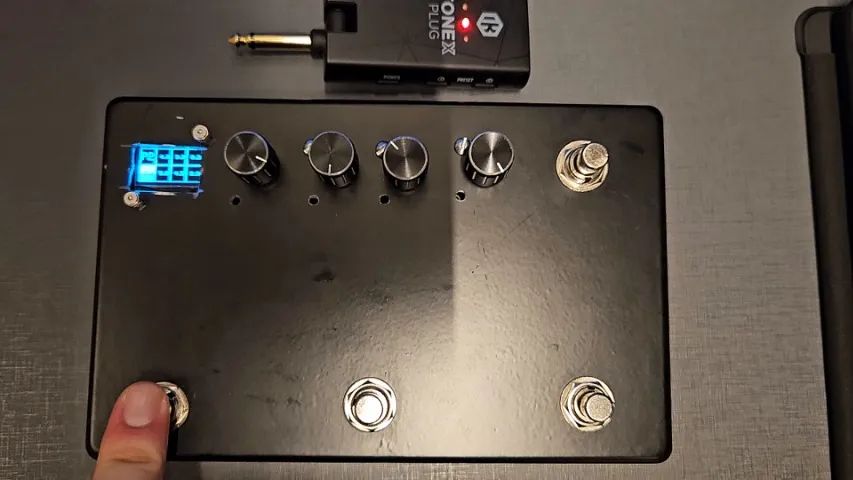

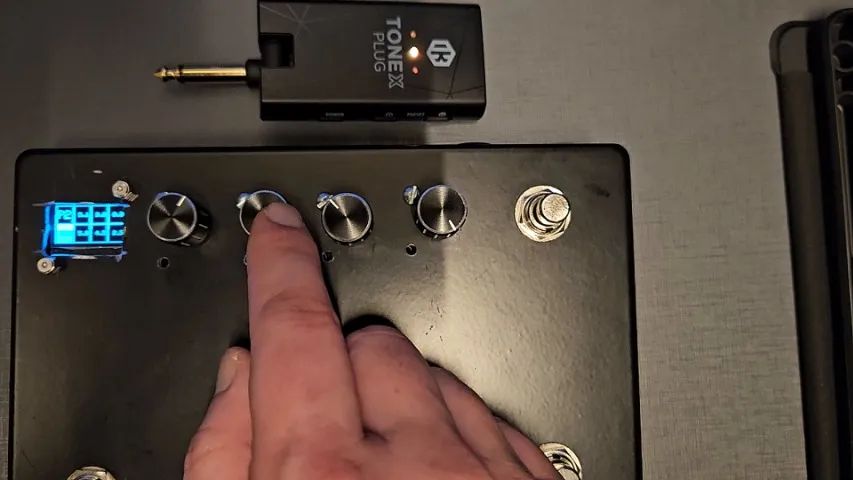

4 footswitches + 4 knobs + display OLED + bateria interna
Caixa Hammond 1590DD de aluminio fundido
O QUE E
----------------------------------------------------------------
O TONEX Plug e controlado quase totalmente pelo celular. Esta
controladora adiciona a possibilidade de controle por footswitch e edição de parametros pre-especificados , sem tirar o aplicativo de voce, ou seja, pode ser utilizado tbm o app oficial.
Ela funciona como uma ponte Bluetooth: conecta no pedal e, ao
mesmo tempo, se apresenta para o celular como se fosse o pedal.
O app oficial TONEX Control conecta na controladora e continua
funcionando normalmente, com edicao completa e acesso a
biblioteca. O que voce faz no hardware aparece na hora no app, e
o que voce faz no app aparece no display da controladora.
Os dois funcionam juntos, ao mesmo tempo.
PRINCIPAIS RECURSOS
----------------------------------------------------------------
- Troca de preset com o pe (4 presets diretos)
- Liga e desliga Compressor, Delay e Modulacao (Chorus, Tremolo
e Phaser) pelos footswitches
- 4 knobs para ajuste ao vivo: Graves, Medios, Agudos, Presence,
Ganho do Amp, Volume do Amp e Ganho do Compressor

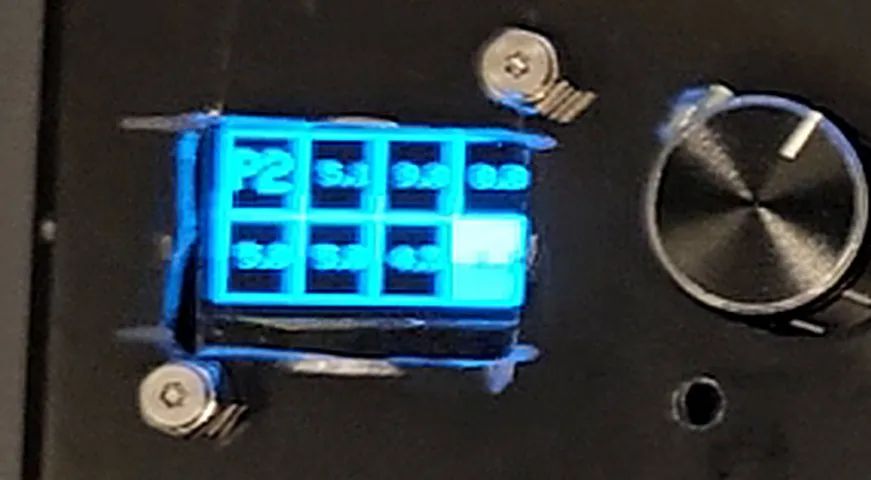

- Display OLED mostrando os valores reais do preset, em tempo real
- Salva o preset direto no TONEX Plug: basta segurar um dos knobs
e a edicao fica gravada no pedal, de forma permanente
- Funciona com qualquer TONEX Plug: e so ligar perto do pedal que
ela acha e conecta sozinha. Nada para configurar, nenhum
pareamento manual
- Bateria interna recarregavel de 5000 mAh: sem fonte, sem cabo
de energia e sem regua no palco. Recarrega por USB-C

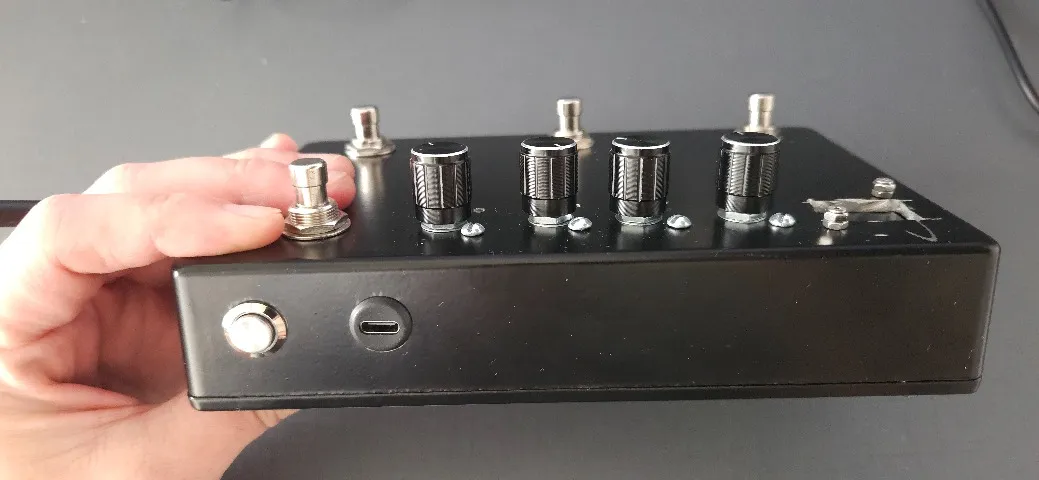

- Caixa Hammond 1590DD, aluminio fundido, a mesma usada em pedais profissionais.
- O app oficial continua funcionando junto, sem precisar desconectar nada
O DIFERENCIAL: ELA APRENDE OS SEUS PRESETS
----------------------------------------------------------------
A maioria dos controladores caseiros so manda comando de trocar
preset. Esta edita parametros ao vivo e grava o preset de volta
no pedal, e faz isso sem nenhum dado de preset fixo no firmware.
Ela aprende observando. Toda vez que voce salva um preset pelo
app, a controladora captura esses dados enquanto eles passam pela
ponte e guarda na memoria interna. Ou seja: voce pode continuar
editando pelo app a vontade, trocar modelo de amp, renomear,
mudar o que quiser, que ela se mantem sincronizada sozinha. Nada
para reconfigurar, nenhuma lista de presets para manter.
E ela se recusa a salvar quando nao tem certeza: se o preset que
esta no pedal nao corresponde ao que ela tem guardado, o
salvamento e recusado, em vez de arriscar gravar dado velho por
cima de um preset seu.
Apesar dos controles implementados a recomendação é manter a linha de edição e salvamento, ou seja, comecou a editar no app, salve pelo app. Editou pelo controlador, salve pelo controlador. Assim nao tem erro.
CONTROLES
----------------------------------------------------------------
Footswitches:
- Toque curto em outro botao: seleciona o preset 1 a 4
- Toque curto no botao que ja esta ativo: liga/desliga o
Compressor
- Segurar o botao 1: liga/desliga o Delay
- Segurar o botao 2: Tremolo
- Segurar o botao 3: Chorus
- Segurar o botao 4: Phaser
Os MODs (Tremolo, Chorus e Phaser não podem ser ativados ao mesmo tempo, mas vc pode deixar pre-configurado cada um desses efeitos no preset e chamar de volta com o long press)
Knobs:
- Knob 4: equalizacao. Segure para alternar entre Graves, Medios,
Agudos e Presence
- Knob 3: Ganho do Compressor (-30 a +10 dB)
- Knob 2: Ganho do Amp
- Knob 1: Volume do Amp
- Segurar os knobs 1, 2 ou 3: salva o preset no pedal
- Giro rapido avanca em passos maiores, giro lento faz ajuste
fino
Ao escolher um novo preset, os efeitos (Compressor, Delay e
Modulacao) voltam todos para desligado, e os knobs ja partem dos
valores reais daquele preset.
O QUE ACOMPANHA
----------------------------------------------------------------
- A controladora montada, testada e funcionando
- Bateria interna ja instalada
IMPORTANTE, LEIA ANTES DE COMPRAR
----------------------------------------------------------------
- O pedal TONEX Plug NAO ESTA INCLUIDO. Este anuncio e apenas da controladora.
- E um projeto DIY, montado a mao. Nao e um produto industrializado.
- Nao precisa configurar nada: funciona com qualquer TONEX Plug.
Ela identifica o pedal sozinha e passa a se apresentar para o
aplicativo com o nome do SEU pedal. Trocou de pedal depois?
Continua funcionando igual, sem mexer em nada.
- A funcao de salvar grava dados reais nos presets do pedal.
Recomendo fazer backup dos seus presets pelo app antes de usar.
- Funciona com um aparelho conectado por vez: o celular deve
conectar na controladora, e nao direto no pedal.
FICHA TECNICA
----------------------------------------------------------------
- Microcontrolador: ESP32-S3
- Conexao: Bluetooth Low Energy (BLE), funcao ponte
- Display: OLED 128x64
- Controles: 4 footswitches SPST de metal sem click + 4 encoders rotativos com clique
- Presets acessiveis pelos pes: 4
- Alimentacao: bateria interna recarregavel de 5000 mAh
- Recarga: porta USB-C
- Caixa: Hammond 1590DD, aluminio fundido
- Dimensoes: 188 x 120 x 37 mm
