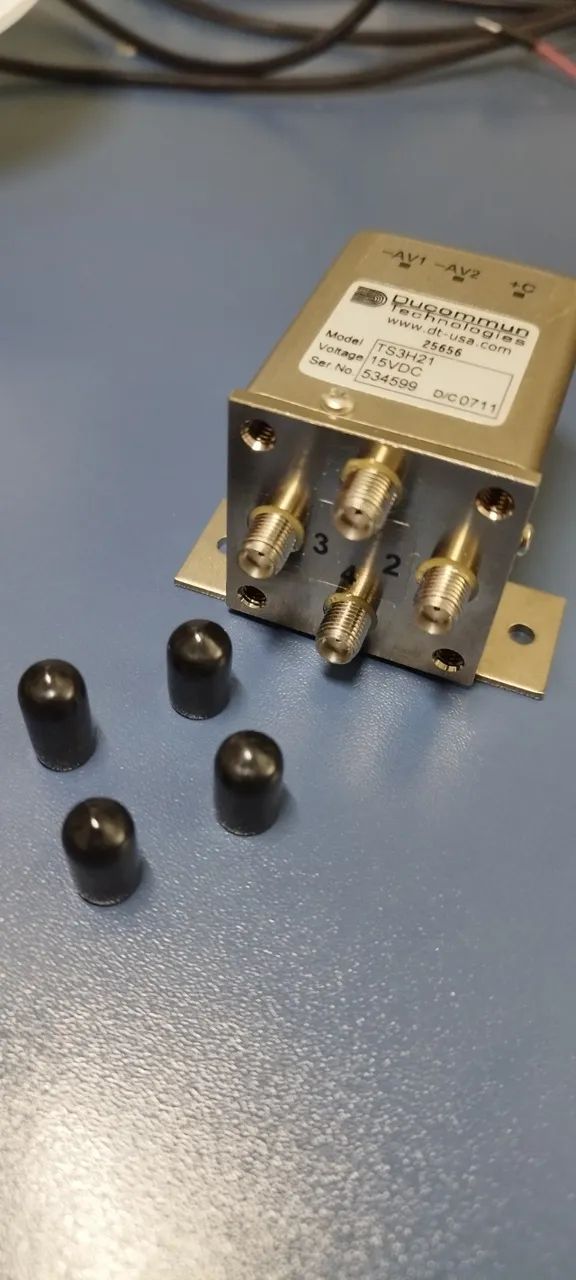

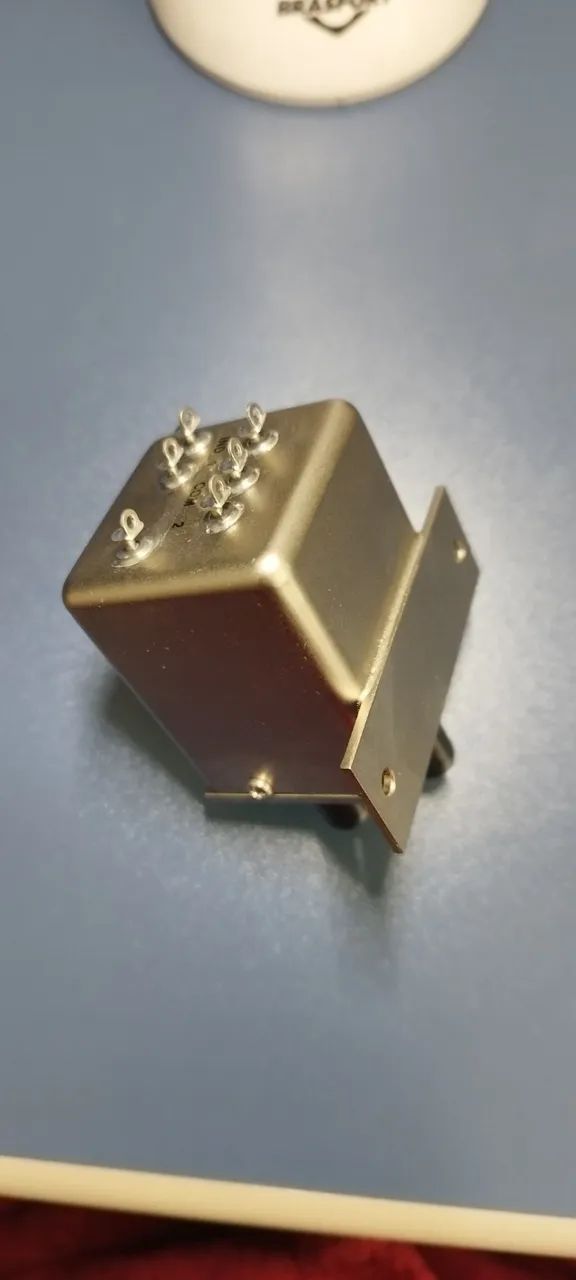

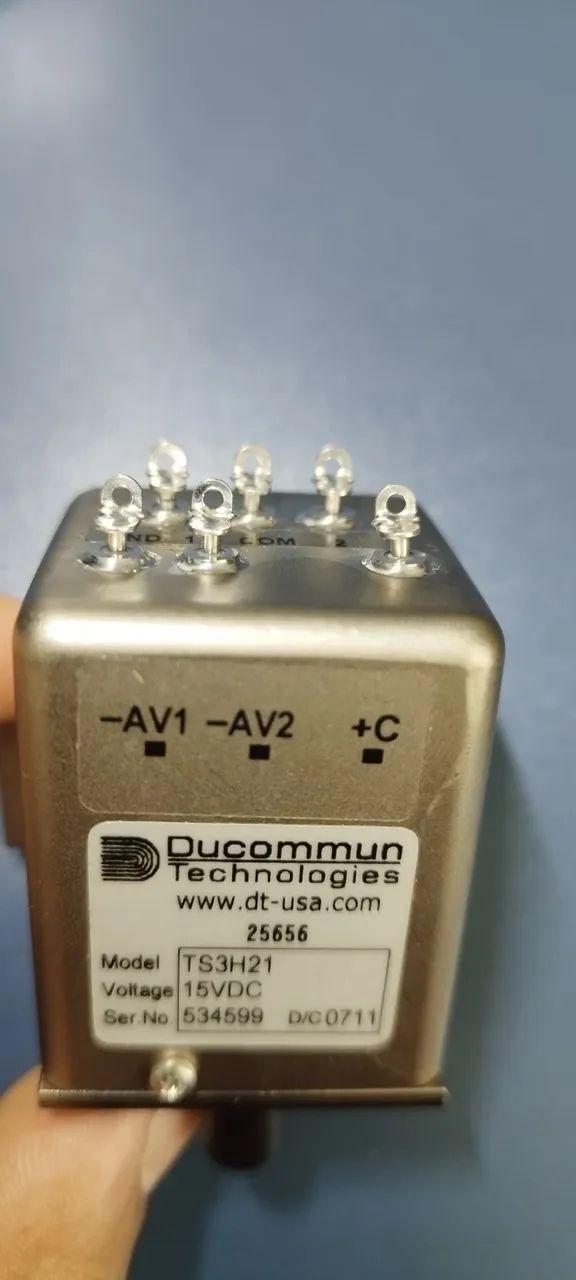

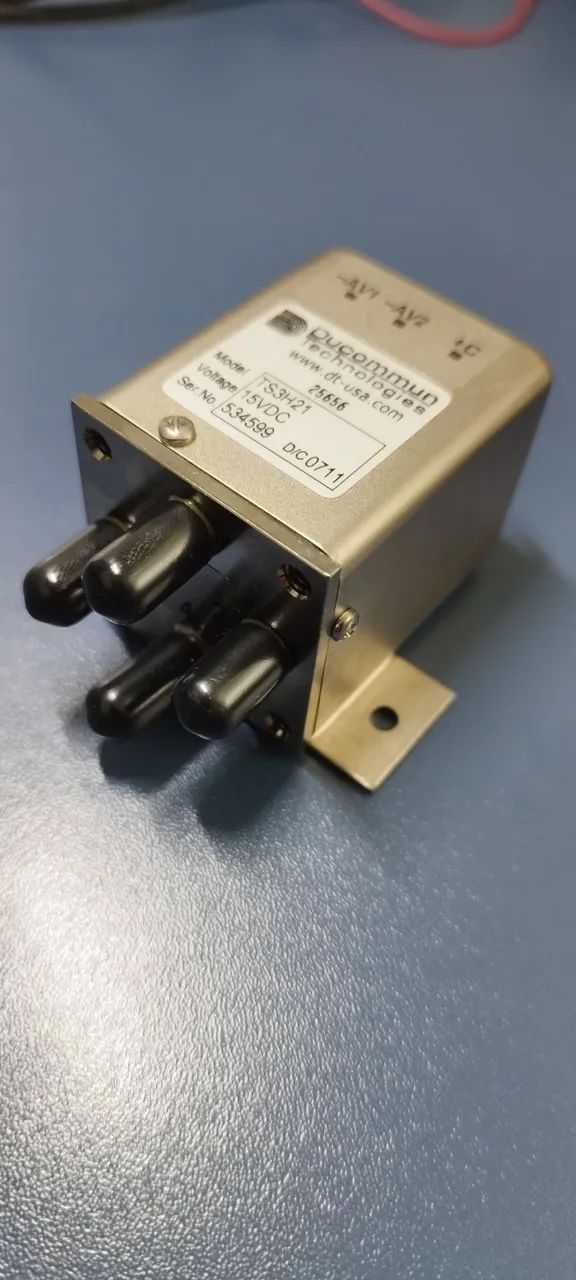

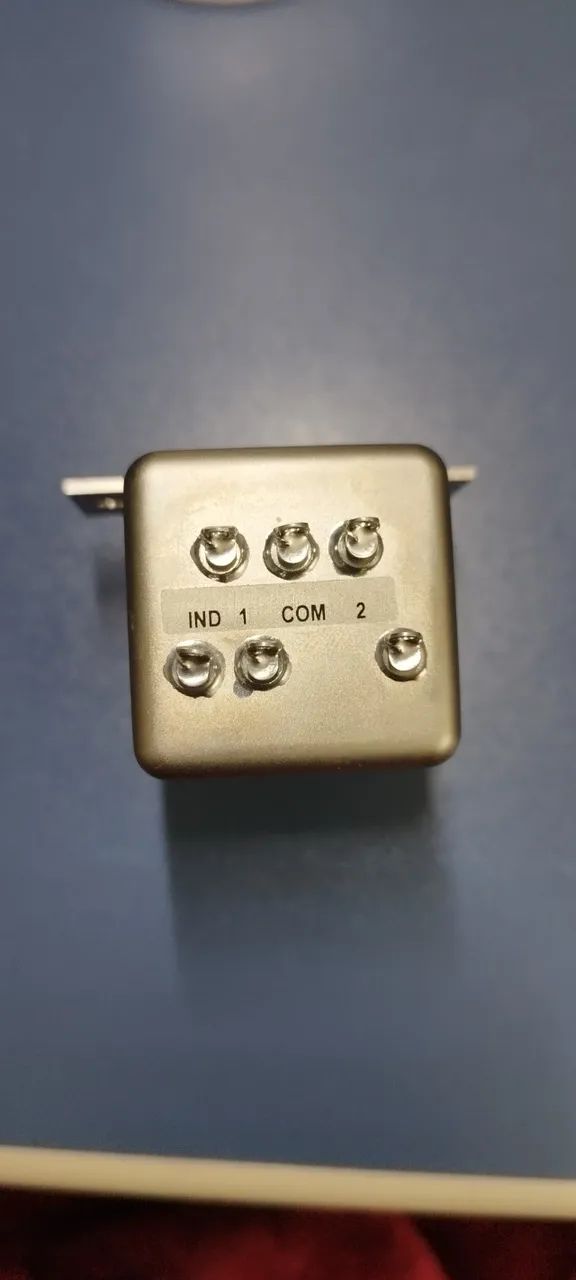

Comutador Switch Ducommun RF Micro-ondas 18ghz Sma Ts3h21 25656

O componente Ducommun TS3H21 com alimentação de 15VDC, conector SMA, é um comutador eletromecânico de micro-ondas. Especificações switche multiposição Ducommun com alimentação de 15VDC e conectores SMA: Características Principais Característica Valor Tipo Comutador Coaxial Eletromecânico (SP3T, etc.) Tensão de Operação 15 VDC Corrente do Atuador 310 mA máx. (Failsafe) Conectores SMA Frequência de Operação DC a 18 GHz (típico dos modelos com SMA) Impedância do RF 50 ohms nominal VSWR (máx.) 1,20 (DC-4 GHz), 1,30 (4-8 GHz), 1,40 (8-12 GHz), 1,50 (12-18 GHz) Perda por Inserção (máx.) 0,30 dB (DC-4 GHz), 0,35 dB (4-8 GHz), 0,40 dB (8-12 GHz), 0,50 dB (12-18 GHz) Isolação (mín.) 75 dB (DC-4 GHz), 70 dB (4-8 GHz), 65 dB (8-12 GHz), 60 dB (12-18 GHz) Tempo de Comutação 15 ms (failsafe ou normalmente aberto) Sequência de Comutação Break-Before-Make Vida Útil 1.000.000 ciclos (mínimo) Temperatura de Operação -55°C a +85°C Peso Típico 6,5 oz (aprox. 185g) Selagem contra umidade Diversas configurações de atuador Observações: Consulte a Ducommun para versões específicas com latching ou pulse latching. A referência ?25656? pode indicar uma variante customizada; para detalhes exatos de opções internas, verifique o part number completo junto ao fornecedor ou ao suporte Ducommun. Os dados acima são típicos para a série SS/SSE de switches multiposição SMA 15VDC da marca, aplicando-se a modelos equivalentes ao TS3H21. Aplicações: Sistemas de RF e micro-ondas até 18 GHz Troca de sinais em equipamentos de telecom, testes e aeroespacial Substituições ou expansões em sistemas que usam conectores SMA e exigem alta confiabilidade

Detalhes

CategoriaPeças De Hardware

CondiçãoNovo

TipoOutros

Localização

SantanaSão Paulo, SP, 02403070

R$ 300

R$ 150

1x sem juros de R$ 150,00

Mais opções de parcelamento
