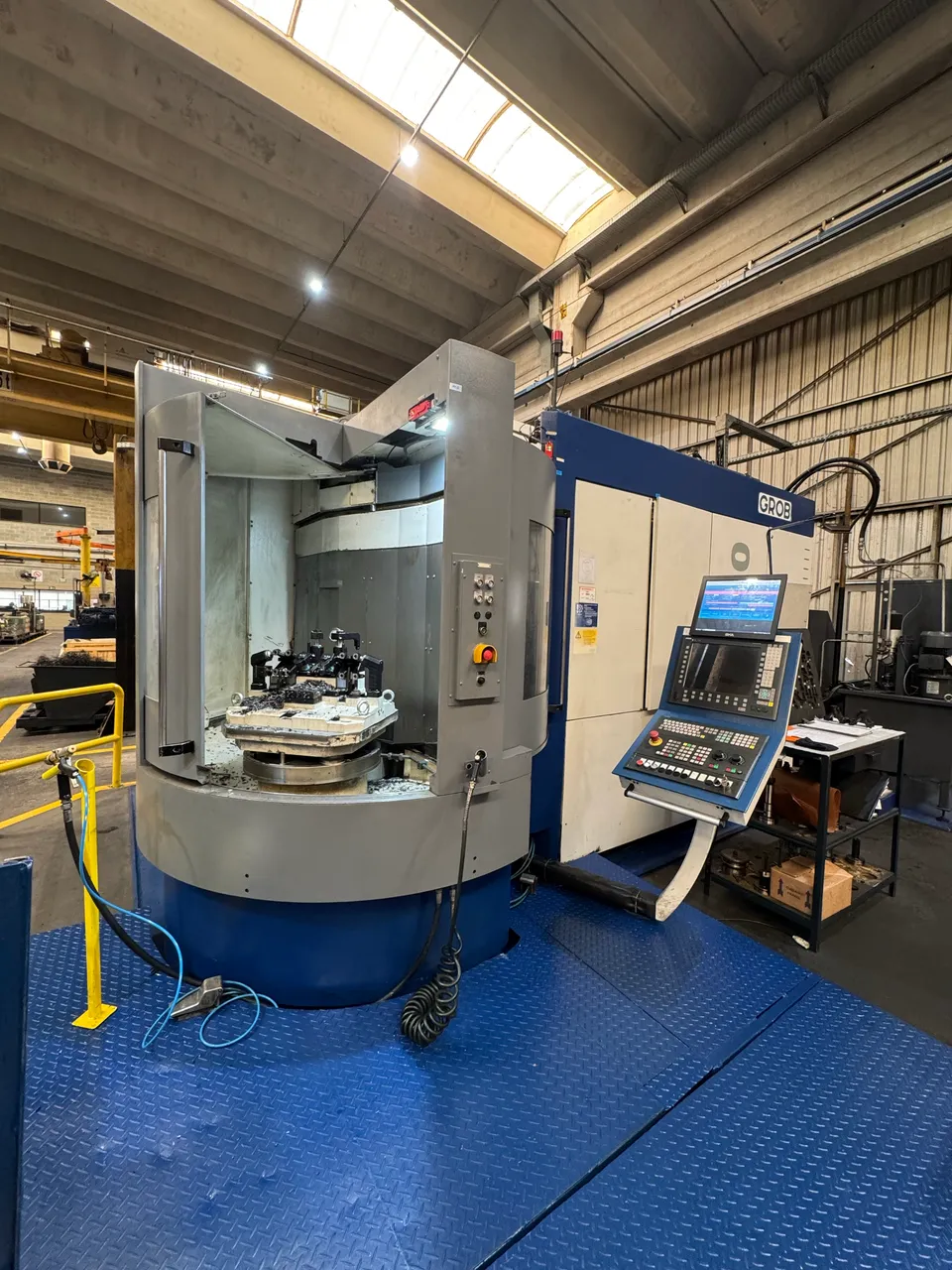

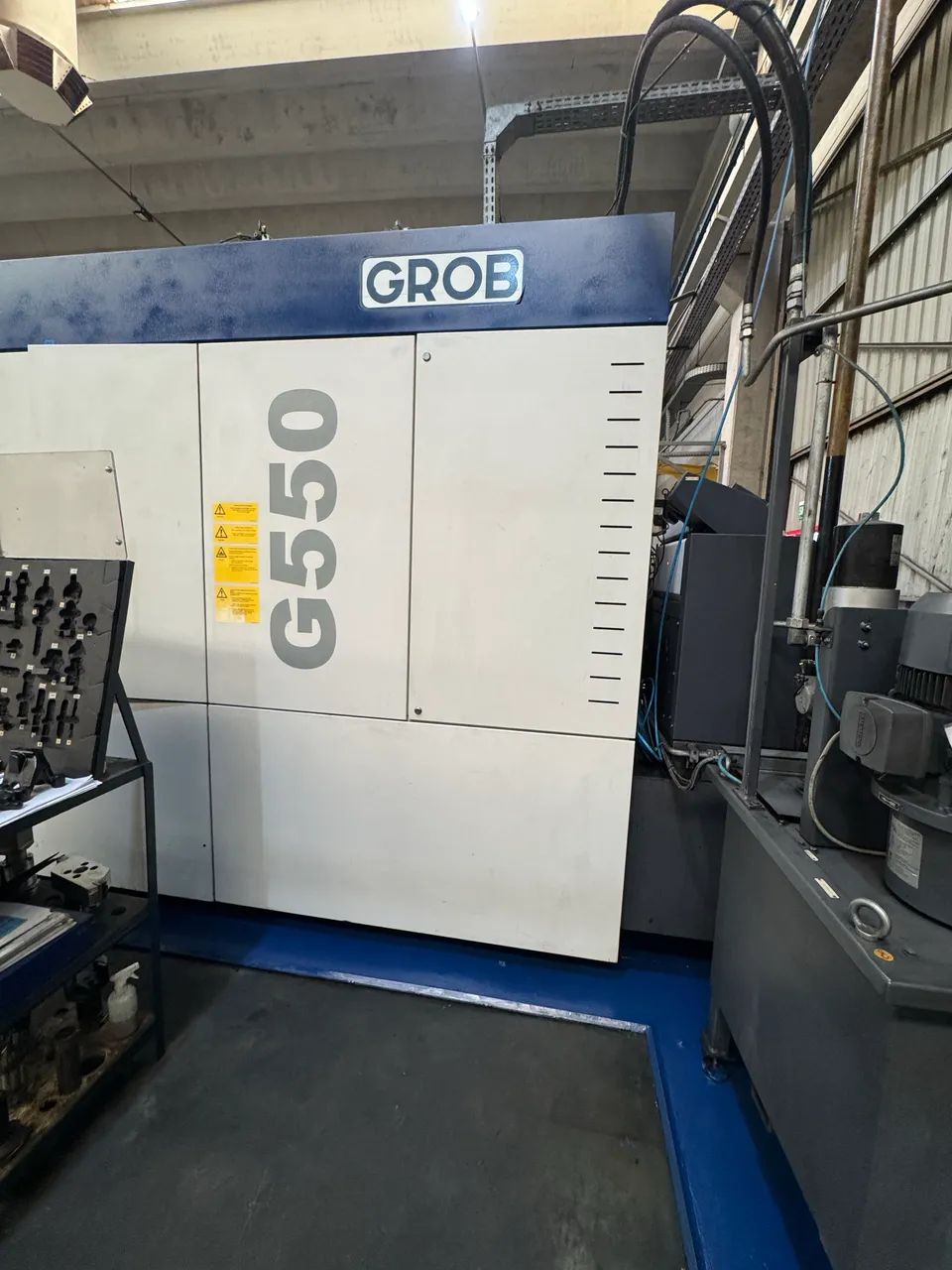

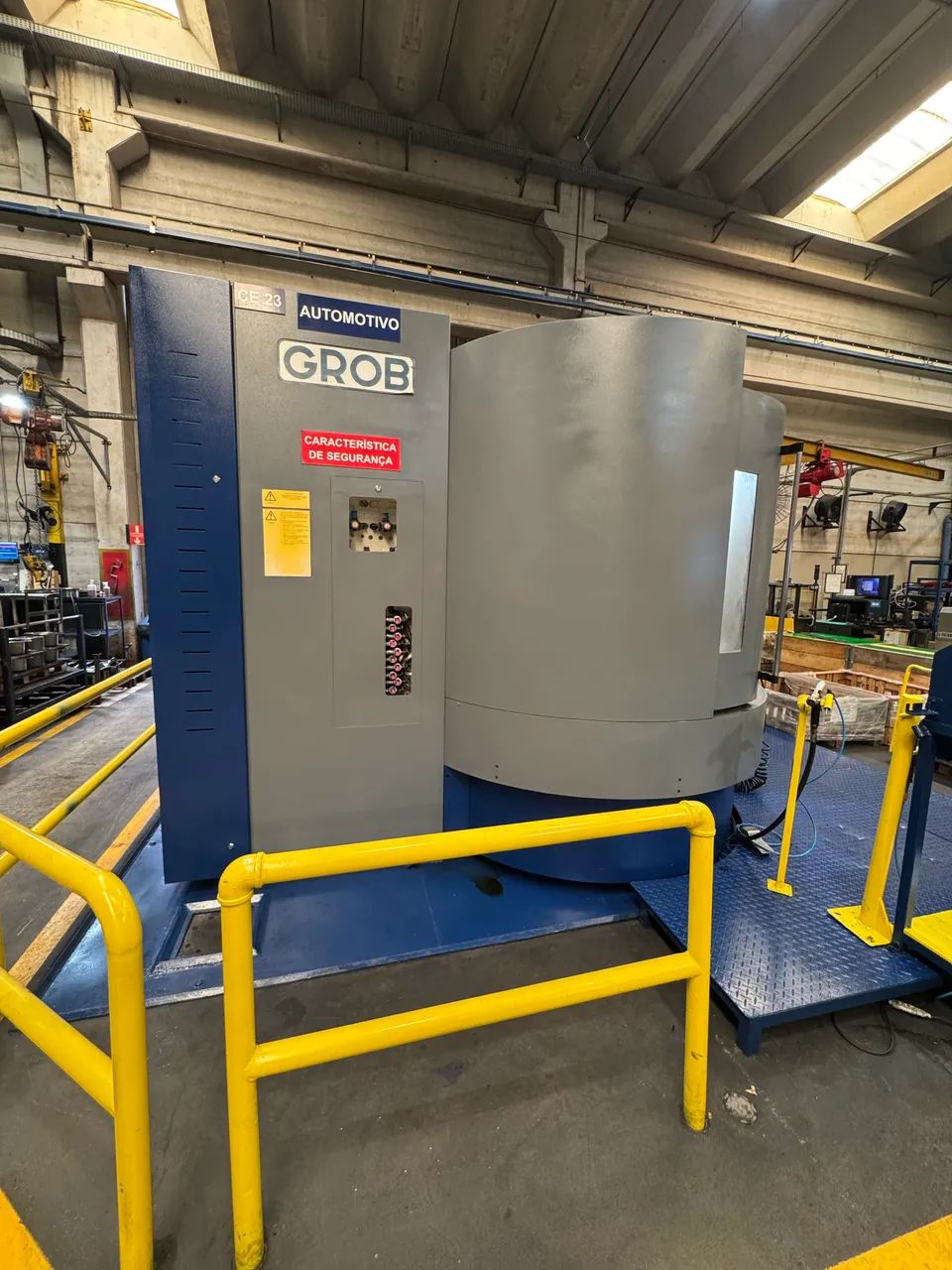

Centro de Usinagem CNC - Modelo G550 AB - 5 Eixos
Máquina Único Dono - Localizada em Santana de Parnaíba / SP
Ano de fabricação 2013
Horas Trabalhadas: 30.506 horas de operação / 19.474 horas no fuso
Modelo-Série G550AB14K-1248 / N° Projeto: GB982/01
Manuais em Português, lista de peças de reposição, esquemas elétricos e instruções de programação

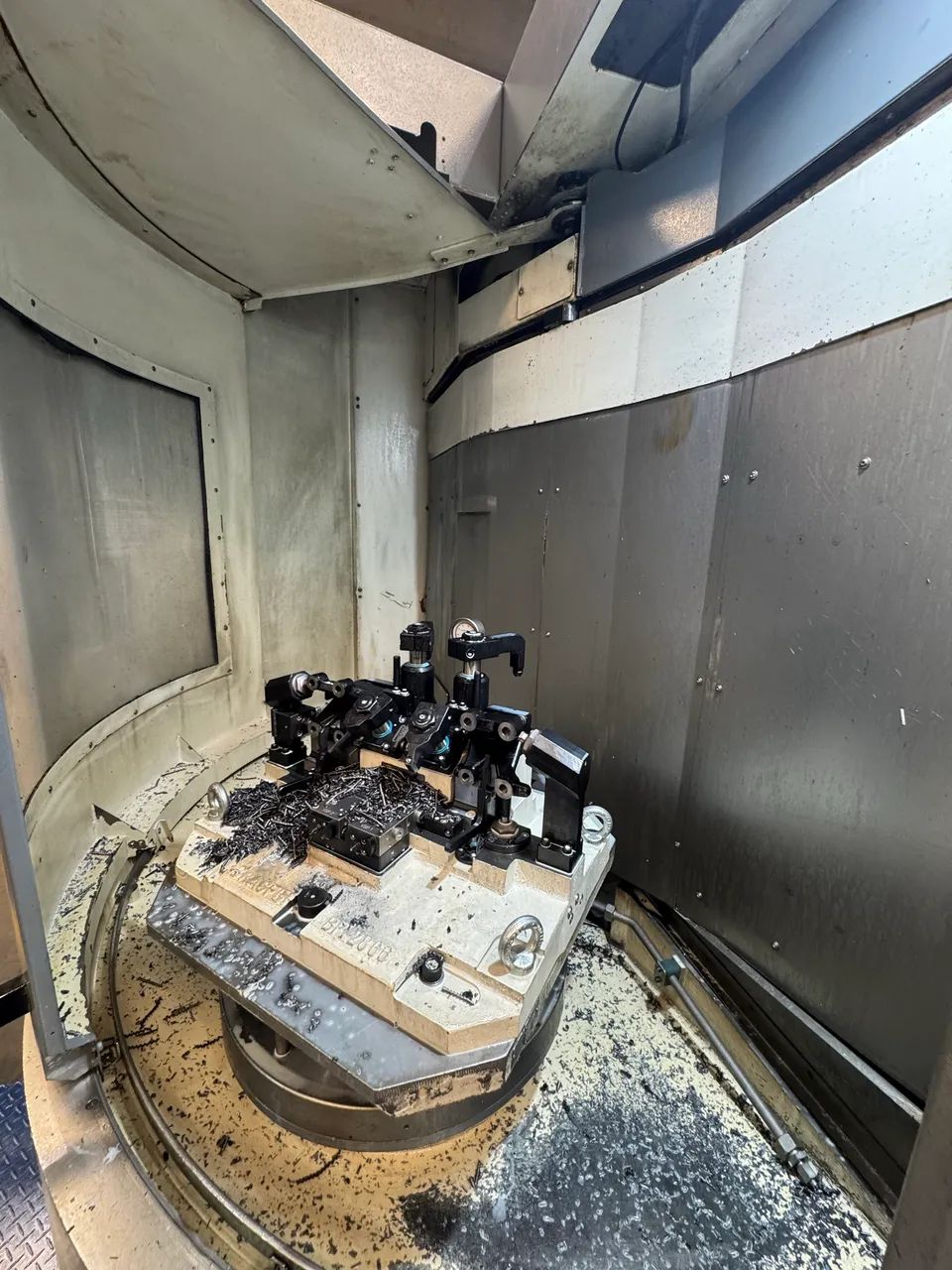

Mesa 630x630 mm com index. 360 x 0.001
Tensão da rede 380 V / Frequência 60 Hz
Porta Ferramentas HSK-100 ? Magazine duplo para 80 Lugares (com painel de operação independente)
Moto fuso de 262/340 Nm, 20/26 kW à 10.000 rpm
Rotação Máxima 12.000 rpm
Bomba de alta pressão/vazão 38 bar / 10 l/min.
Diâmetro máximo de colisão 900 mm
Altura máxima de colisão 785 mm
Fixação Hidráulica de dispositivos pelo Centro da mesa com 4 vias
Área de trabalho Curso de usinagem eixo X 800 mm
Curso de usinagem eixo Y 950 mm
Curso de usinagem eixo Z 1020 mm
Velocidade máxima do eixo X 65.000 mm/min
Velocidade máxima do eixo Y 50.000 mm/min
Velocidade máxima do eixo Z 80.000 mm/min
Aceleração máxima de eixo 9 m/s2
Peso máximo sob a mesa incluindo o peso do dispositivo: 700 kg
Sistema de medição em processo infravermelho ? Fabricante Renishaw
Compr. Max. Ferramentas ? 500 mm
Peso Máx. Ferramentas ? 22 Kg
Tempo troca ferramenta ? 4,3 segundos (cavaco a cavaco)
Tanque 950 litros de óleo de corte com sistema de refrigeração integrado

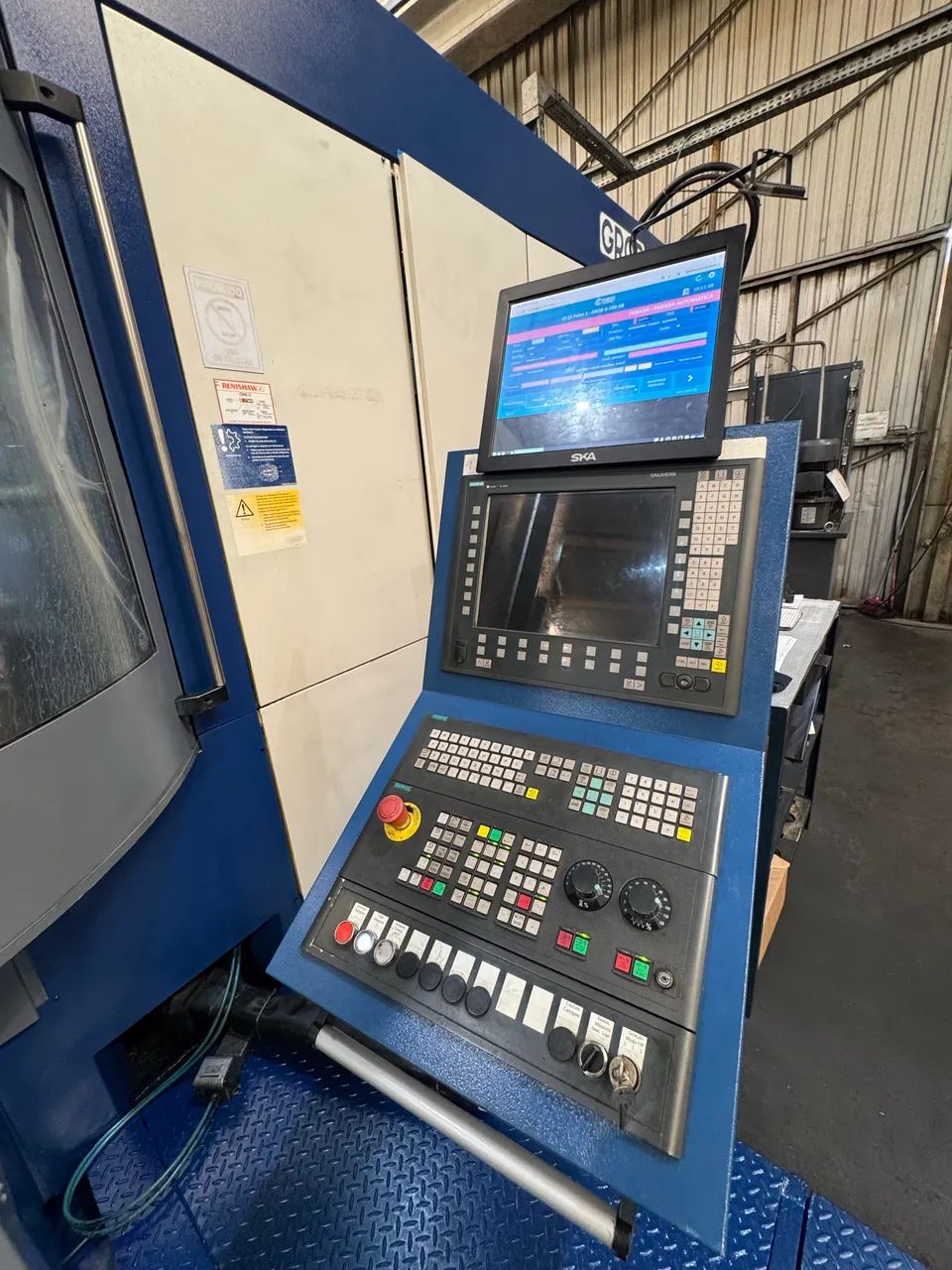

Comando da máquina SIEMENS SINUMERIK 840D SL com pacote de controle SINUMERIK MDynamics e interface de operação SINUMERIK.
Display Monitor colorido 15? TFT
Memoria CNC prevista para programas de usinagem 2.5 M Bytes
Interface de dados Ethernet 10/100 MBit/s USB
Pacote SINUMERIK MDynamics technology
A leitura da posição do eixo X, Y e Z e realizada através de réguas de medição lineares instaladas diretamente.
Tolerância de posicionamento TP bidirecional nos eixos X / Y / Z ? 0,006 mm
Repetibilidade de posicionamento Ps bidirecional nos eixos X / Y / Z ? 0,004 mm
Painel elétrico com Ar-condicionado
Transportador de cavaco integrado ? Fabricante KNOLL
Peso da Máquina: 19.000 Kg
Remoção e transporte por conta do Comprador
Ponte Rolante de 16 Toneladas no local de retirada
