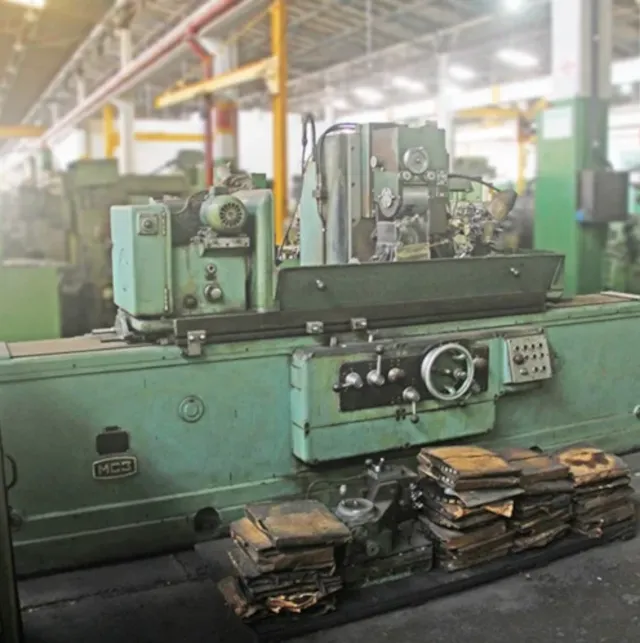

Retífica de Eixos Estriados MSZ 3451 B
Código auxiliar: ML82
Máquina de um único dono, em operação pertencente a tradicional indústria paulistana de máquinas operatrizes. Possui manual original de operação.
INFORMAÇÕES TÉCNICAS:
- Marca: MSZ
- Modelo: 3451 B
- Ano de Fabricação: 1972
- Diâmetro máximo admissível: 300 mm
- Diâmetro máximo retificável: 125 mm
- Diâmetro mínimo retificável: 25 mm
- Máximo comprimento admissível: 1000 mm
- Máximo comprimento retificável: 850 mm
- Máxima distância do eixo porta-rebolo à mesa: 362 mm
- Curso vertical do rebolo: 150 mm
- Altura das pontas sobre a mesa: 180 mm
- Superfície da mesa: 250 x 1845 mm
- Máxima velocidade da mesa: 15 m/min (não se deve usar mais que 10 m/min se no caso de uma falha de reversão houver perigo de uma colisão)
- Mínima velocidade da mesa: 1 m/min
- Máximo curso transversal hidráulico da mesa: 1120 mm
- Mínimo curso transversal hidráulico da mesa: 200 mm
- Temperatura máxima permissível do óleo hidráulico: +35º
POTÊNCIA DOS MOTORES
- Da bomba hidráulica: 3 kwatt
- Do cabeçote divisor: 0,27 kwatt
- Do rebolo: 3 kwatt
- Levantamento rápido: 0,6 kwatt
- Refrigeração: 0,12 kwatt
- Separador magnético: 0,12 kwatt
Rotações do rebolo em função dos diâmetros das polias de transmissão e do diâmetro do rebolo:
Diâmetro do Rebolo mm | RPM | Diâmetro da Polia do Rebolo mm | Diâmetro da Polia do Motor mm
200 3460 130 130
150 3460 130 130
90 7560 82 180
60 8880 70 180
Obs: A tabela acima foi recalculada para o nosso caso de 60 Hz, enquanto que a tabela original do manual é válida para 50 Hz.
AVANÇOS VERTICAIS
- Por revolução do volante: 0,5 mm
- Automático: 0,005 a 0,07 mm
- Manual: 0,005 mm
AFIAÇÃO DO REBOLO
- Profundidade de afiação com compensação automática da posição do cabeçote: 0,01 a 0,02 mm
- Profundidade de afiação sem compensação automática da posição do cabeçote: 0,01 a 0,05 mm
- Velocidade do movimento vertical rápido do cabeçote: 453 mm/min
REFRIGERAÇÃO
- Vazão da bomba: 45 1/min
- Capac. Do Tanque: 127 litros
MEDIDAS GERAIS:
- Máximo peso de peça: 80 kg (se o peso de peça superar 40 kg, use as lunetas)
- Altura: 1900 mm
- Largura: 1513 mm
- Comprimento: 3450 mm
- Peso: 4.900 kg
ATENÇÃO: O descarregamento no destino é de inteira responsabilidade do cliente.
