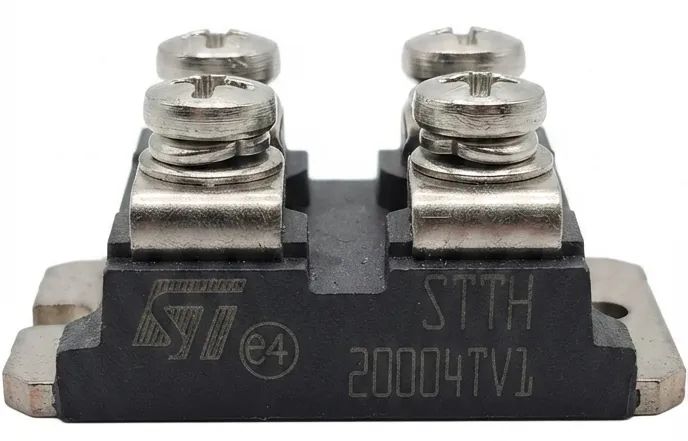

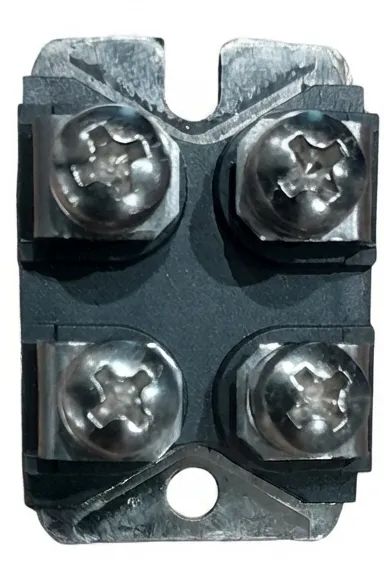

O STTH20004TV1 é um módulo retificador de alta performance da STMicroelectronics, projetado com a tecnologia avançada de 400V da ST. Este componente é especialmente indicado para aplicações que exigem comutação ultrarrápida, baixa corrente reversa e baixa resistência térmica, resultando em redução significativa das perdas por comutação e condução.
Especificações técnicas:
Tensão Reversa de Pico Repetitiva (VRRM): 400 V
Corrente Média Direta Total (IF(AV)): até 240 A (2×120 A)
Corrente RMS Direta (IF(RMS)): 200 A
Corrente de Surto Não Repetitiva (IFSM): 900 A
Queda de Tensão Direta Típica (VF): 0,83 V
Queda de Tensão Direta Máxima (VF): 1,0 a 1,2 V
Tempo de Recuperação Reversa (trr): 45 a 60 ns (típ. 60 ns)
Corrente Reversa de Fuga (IR): 100 µA (máx. 1000 µA a 125°C)
Temperatura de Junção Máxima (Tj): 150 °C
Resistência Térmica Junção-Cápsula (Rth(j-c)): 0,60 °C/W (por diodo) / 0,35 °C/W (total)
Isolamento Elétrico: 2500 V rms
Capacitância: 189 pF
Configuração dos diodos: 2 unidades independentes (Dual Isolated)
Invólucro: ISOTOP
Tipo de montagem: painel / fixação por parafuso
Número de pinos: 4 pinos
Peso aproximado: 32 g
Isolamento elétrico do invólucro: 2500 V rms (garantindo segurança em alta potência)
Aplicações:
Fontes chaveadas (Switching Power Supplies)
Equipamentos de solda (Welding Equipment)
Retificação de saída em aplicações industriais
Conversores de potência de alta frequência
Sistemas de tração e acionamentos industriais
Carregadores de bateria de alta potência
