SUCESSORA DA DE10 NANO
Placa nova sem uso. Lacrada de fábrica no saco anti-estático
Caixa aberta apenas para conferência

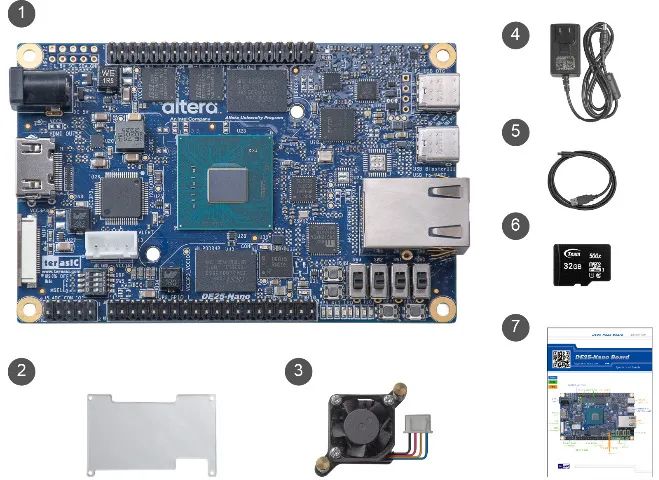

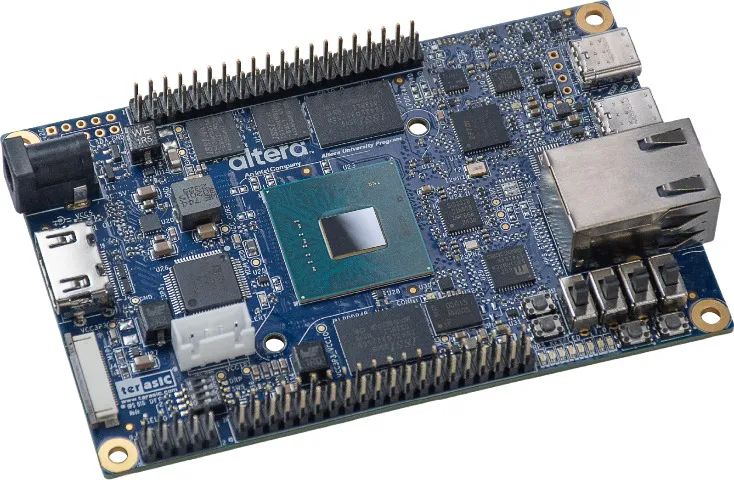

DE25-Nano Development and Education Board
------------------------------------------------------------------------
DE25-Nano
------------------------------------------------------------------------
- FPGA: A5EB013BB23BE4SCS (138 mil elementos lógicos)

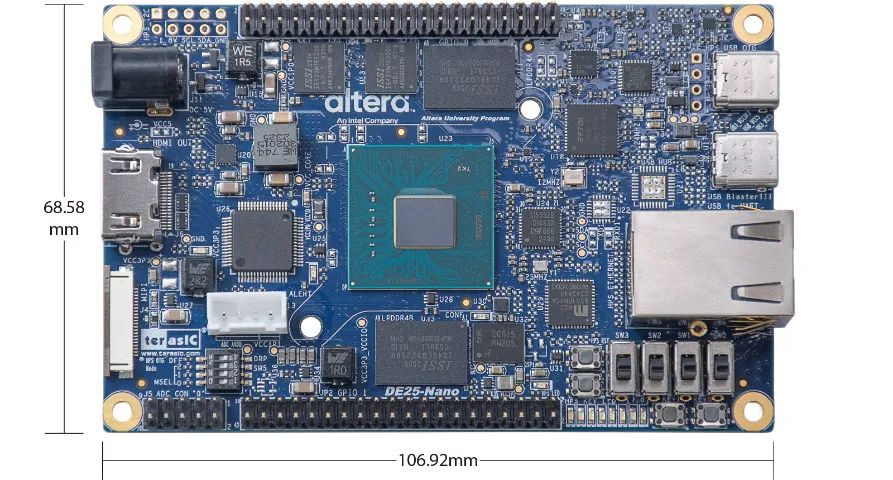

- Dimensões: 106,9 mm x 68,58 mm
- Programador integrado: USB-Blaster III via conector USB Type-C
- Modo de configuração: Suporta modo ASx4 com memória Flash QSPI de 128 Mbit
- Solução de refrigeração: Dissipador de calor ativo

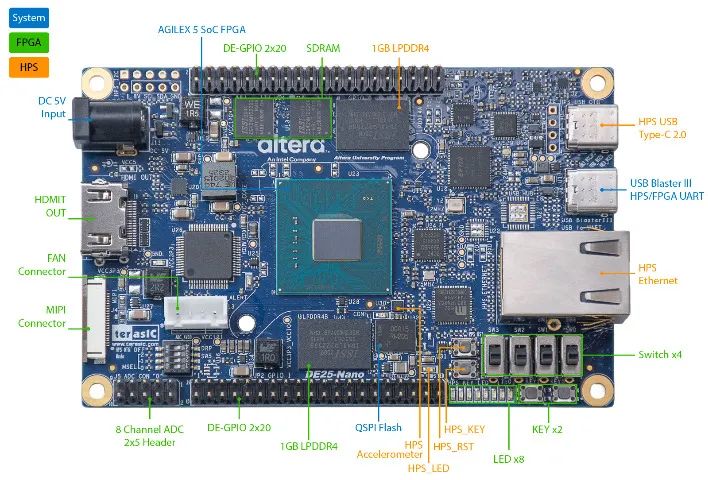

FPGA side
------------------------------------------------------------------------
- LPDDR4: 1 GB de LPDDR4 com barramento de dados de 32 bits. Taxa de transferência de dados: 2666 MT/s (Rev. B) / 2133 MT/s (Rev. A)
- SDRAM: 128 MB de SDRAM com barramento de dados de 16 bits
- Saída HDMI: Suporta resolução de até 1080p
- Interface de câmera: Um conector MIPI com 2 canais de dados
- ADC: ADC de 8 canais com conector de 2×5 pinos
Conectores GPIO: Dois conectores DE-GPIO 3,3 V de 2×20 pinos
- Interface do usuário: 8 LEDs de usuário, 2 botões e 4 interruptores deslizantes
- Porta UART: UART de 2 pinos via conector Type-C
- Gerenciamento térmico: Sensor de temperatura integrado e controlador de ventilador
HPS side
------------------------------------------------------------------------

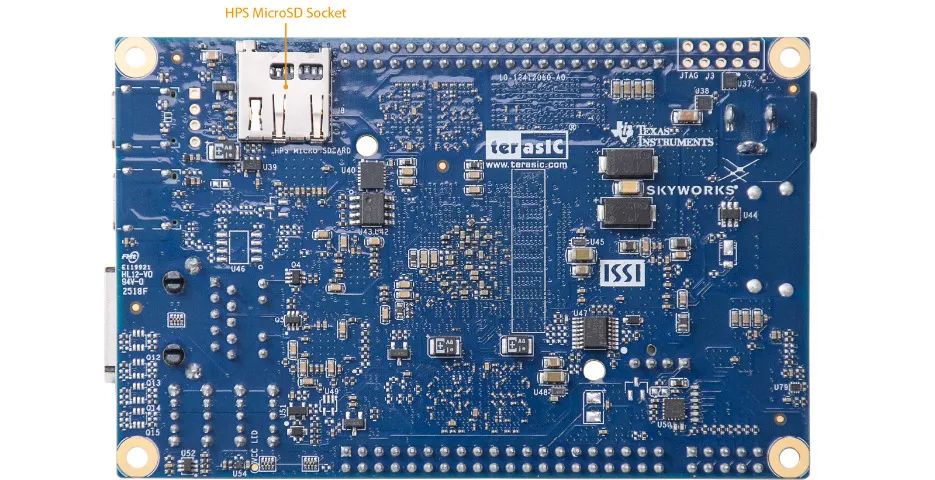

- Soquete MicroSD
- Memória LPDDR4: 1 GB de LPDDR4 com barramento de dados de 32 bits (compartilhado com o FPGA). Taxa de transferência de dados: 2133 MT/s
- Ethernet: PHY Gigabit Ethernet com porta RJ45
- Porta USB: Uma porta USB 2.0 via conector Type-C
- Interface UART: UART para USB via Type-C
- Sensor: Acelerômetro integrado
Interface do usuário: 1 LED, 1 botão e 1 botão de reset a frio
Software Support
------------------------------------------------------------------------
- Código de exemplo para FPGA
- Linux BSP
