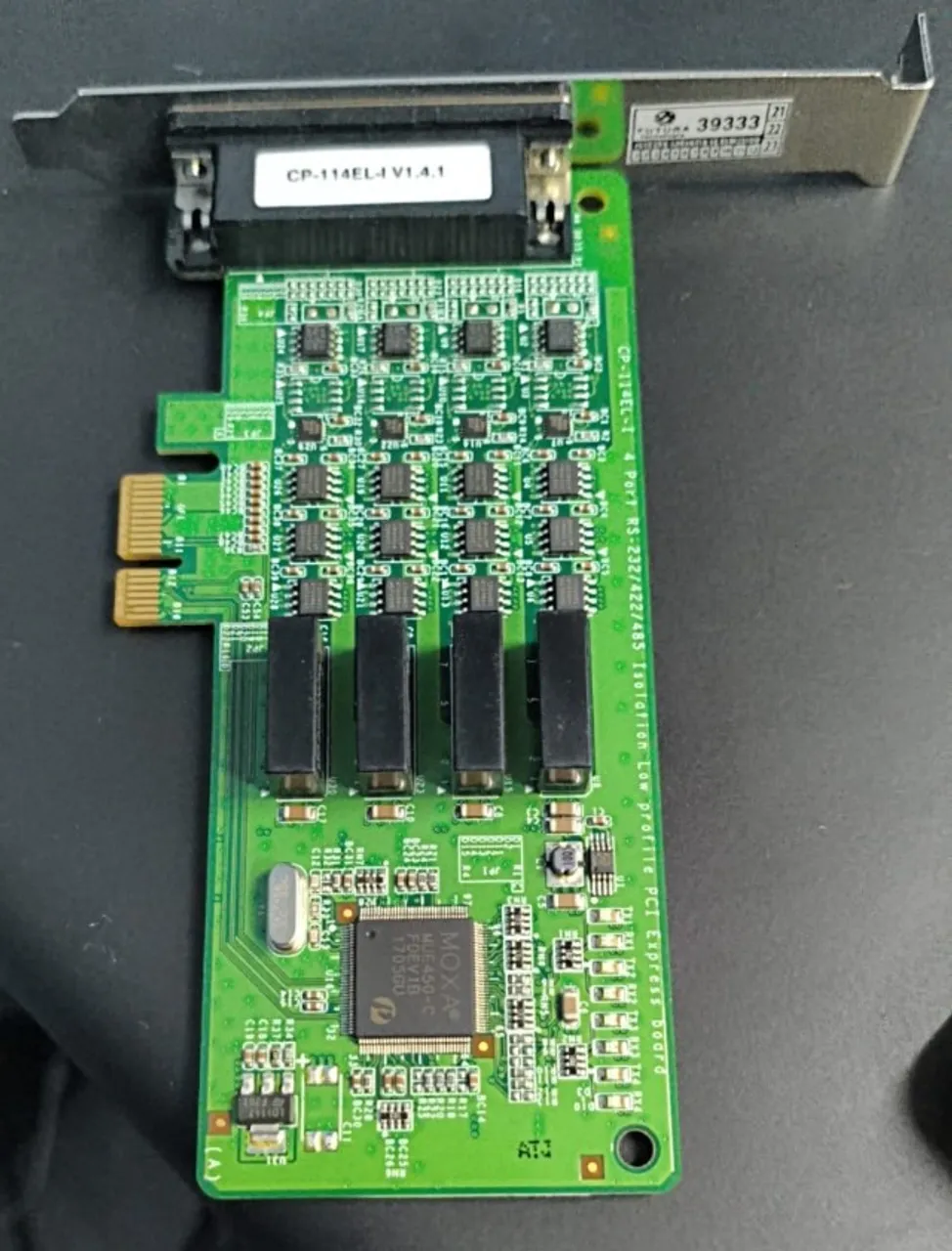

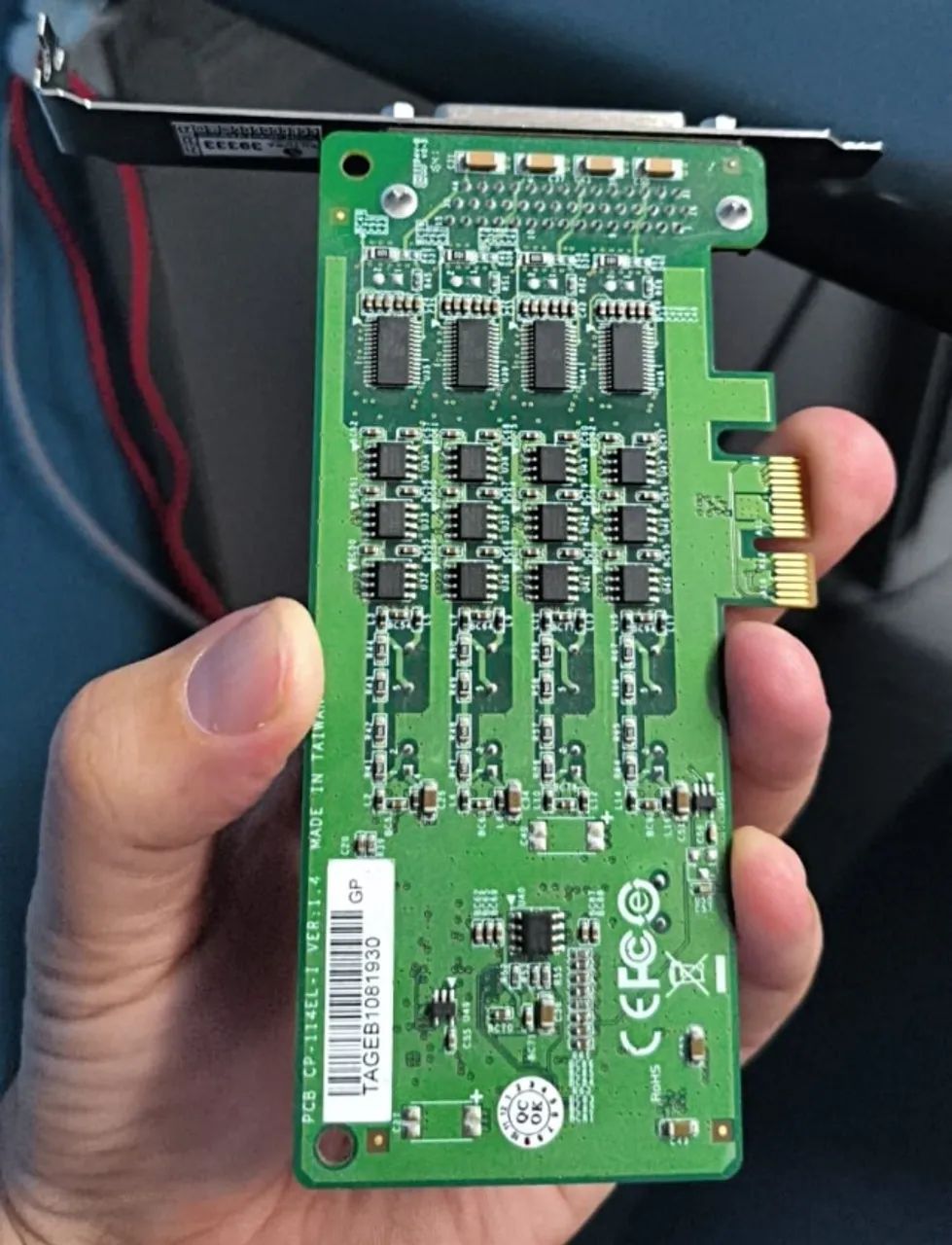

Placa Serial PCIe 4 Portas RS-232/422/485 com Isolamento Óptico (Perfil Alto)
CARACTERÍSTICAS GERAIS
- Compatível com PCI Express x1
- Taxa máxima de transmissão de até 921,6 kbps
- FIFO de 128 bytes com controle de fluxo por hardware e software
- Formato low profile, ideal para PCs compactos
- Drivers compatíveis com diversos sistemas operacionais (Windows e Linux)
- Proteção contra descarga eletrostática (ESD) de 15 kV
HARDWARE
- Controlador de Comunicação: Compatível com 16C550C
- Barramento: PCI Express x1

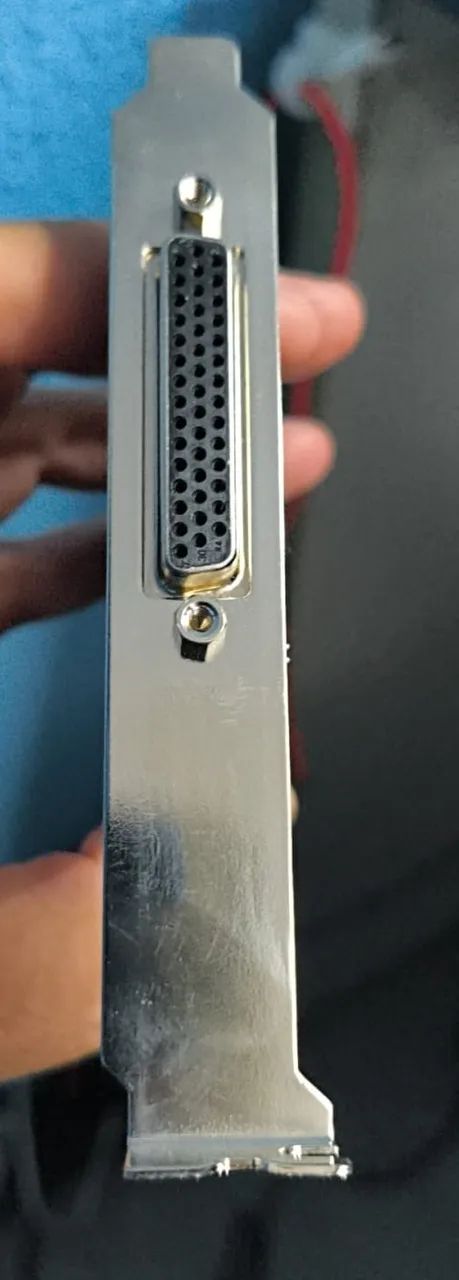

- Conector: DB44 fêmea
INTERFACE SERIAL
- Número de Portas: 4
- Padrões Suportados: RS-232, RS-422 e RS-485
- Máximo de Placas por PC: 4
PROTEÇÃO DA LINHA SERIAL
- Proteção ESD: 15 kV
- Isolamento Elétrico: 2 kV (apenas modelo CP-114EL-I)
DESEMPENHO
- Baudrate: 50 bps até 921,6 kbps
PARÂMETROS DE COMUNICAÇÃO
- Bits de Dados: 5, 6, 7, 8
- Bits de Parada: 1, 1,5, 2
- Paridade: Nenhuma, Par, Ímpar, Space, Mark
- Controle de Fluxo: RTS/CTS, XON/XOFF
SINAIS SERIAIS
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: TxD+ (B), TxD- (A), RxD+ (B), RxD- (A), GND
- RS-485 (4 fios): TxD+ (B), TxD- (A), RxD+ (B), RxD- (A), GND
- RS-485 (2 fios): Data+ (B), Data- (A), GND
SISTEMAS OPERACIONAIS SUPORTADOS
- Windows (Drivers Real COM):
Windows 95/98/ME/NT/2000, XP/2003/Vista/2008/7/8/8.1 (32/64 bits),
Windows Server 2008 R2 / 2012 / 2012 R2 (64 bits), DOS
- Unix (Drivers TTY):
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10
- Linux (Drivers Real TTY):
Kernel 2.4.x, 2.6.x, 3.x
Obs.: Consulte o site do fabricante para versões mais recentes de drivers.
CARACTERÍSTICAS FÍSICAS
- Dimensões:
CP-114EL: 67,21 x 103 mm
CP-114EL-I: 67,21 x 135 mm
AMBIENTE DE OPERAÇÃO
- Temperatura de Operação: 0 a 55°C
- Temperatura de Armazenamento: -20 a 85°C
- Umidade Relativa: 5% a 95% (sem condensação)
- Altitude Máxima: até 2000 m
CERTIFICAÇÕES E NORMAS
- EMC: CE, FCC
- EMI: EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B
- EMS: EN 55024, IEC 61000-4-2/3/4/5/6/8/11
- Ambiental: RoHS, CRoHS, WEEE
CONFIABILIDADE
- MTBF: 684.289 horas
- Base de Cálculo: Telcordia (Bellcore)
ALIMENTAÇÃO
- Consumo de Energia:
CP-114EL: 835 mA @ 3,3 V
CP-114EL-I: 1170 mA @ 3,3 V
